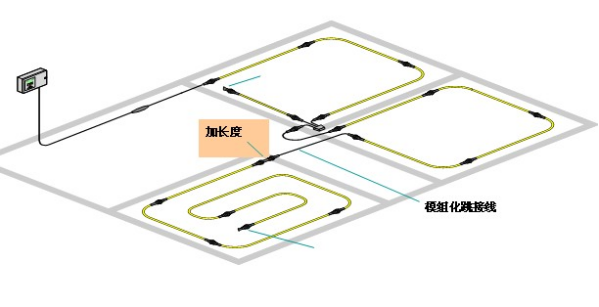

泄漏检测定位系统是由一条检测液体泄漏的感应线缆和一个带定位显示报警的控制器构成，当泄漏发生时，感应线缆将信号送往控制器，经微处器处理后，显示泄漏精确位置并同时报警。

感应线缆由4根不同类型的导线组成，其中两根由导电聚合物加工而成，其单位长度电阻被精密加工并为定值。无泄漏时其中两根导线间电流值为正常，当感应线被泄漏物沾上，两根导电聚合物之间被短接，并使所测电流值发生变化，控制器根据欧姆定律，电阻与长度有关，通过测算，就能得到发生故障泄露点的位置。

设计方案：

1.在现场安装一台液漏控制器，控制器通过干接点输出报警信号。

2.在现场安装一个蜂鸣器，利用控制器自带的一组干接点，当有泄漏时产生声光报警提示，同时可在控制器液晶屏上看到具体发生泄露的位置（误差最大为1米）；

3.利用控制器自带的开关信号输出，连接工业仪表TY-MD，有泄漏时发出信号，数据上传至天屹云平台进行报警通知。

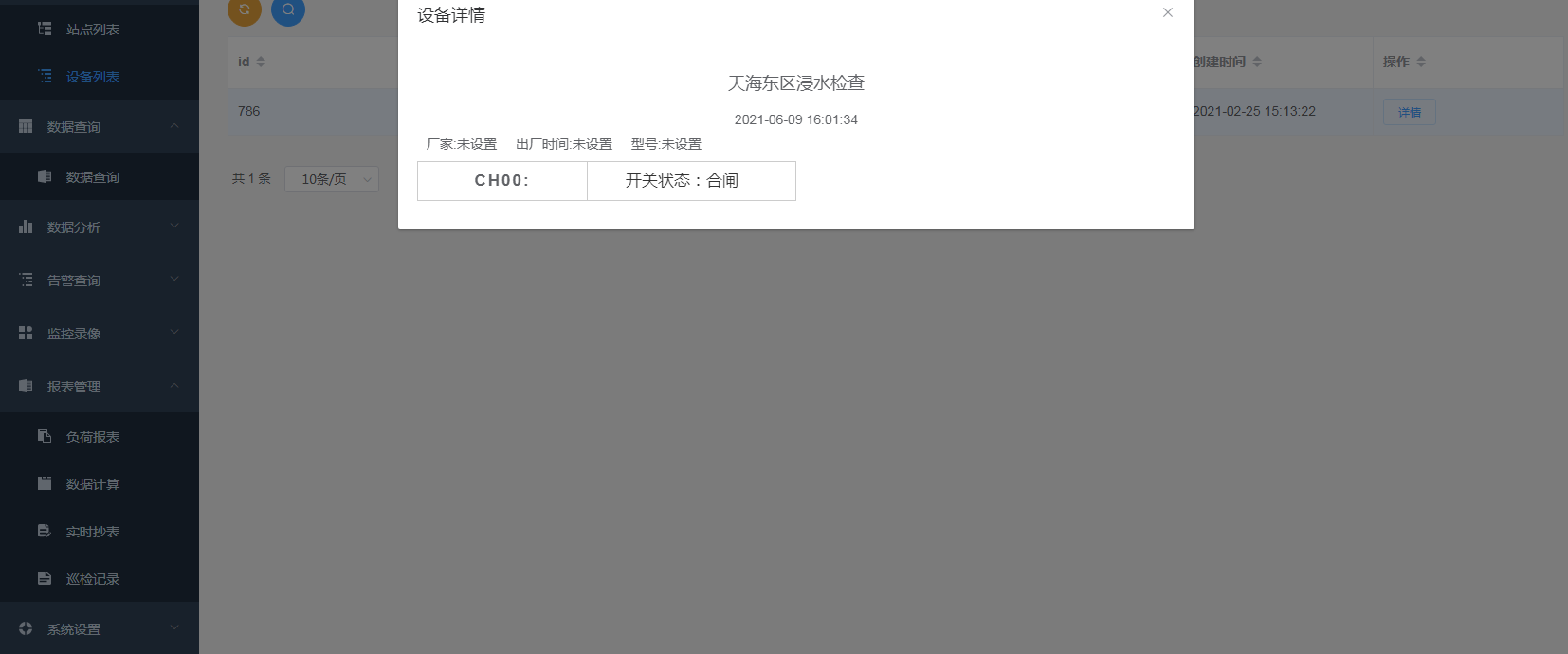

平台监测数据如下：
