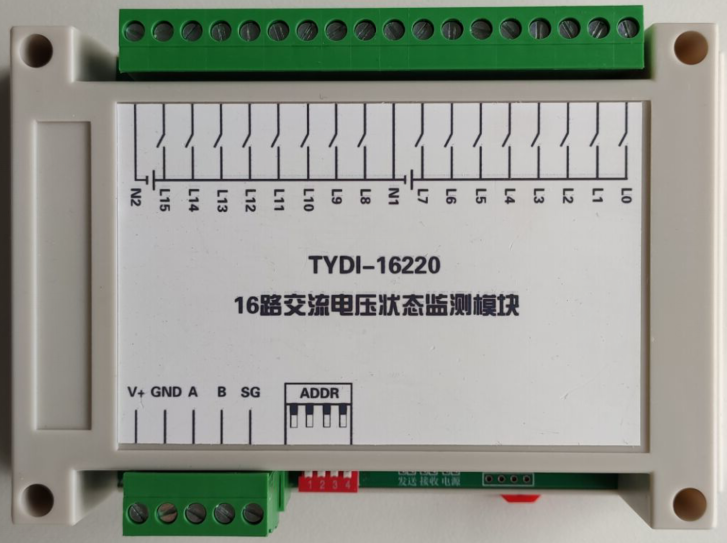

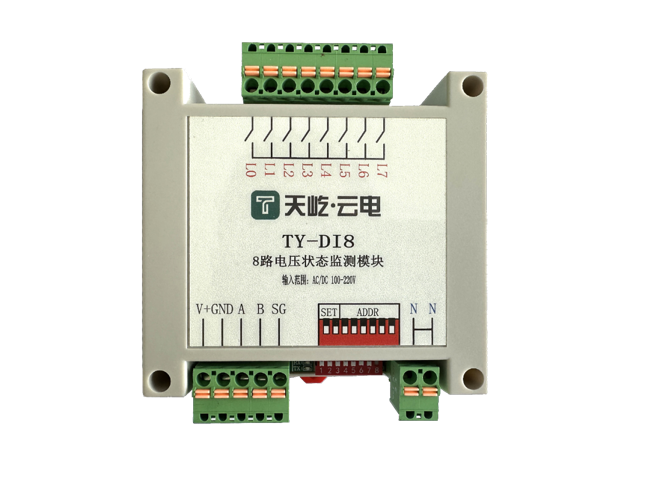

作为通用型数字量采集模块广泛应用于冶金、化工、机械、消防、建筑、电力、交通等工业行业中，具有高压隔离功能，可监测 8路或16 路电压通断状态。监测电压范围兼容交直流50~240V。支持标准的 Modbus RTU 协议，可同其它遵循 Modbus RTU 协议的设备联合使用

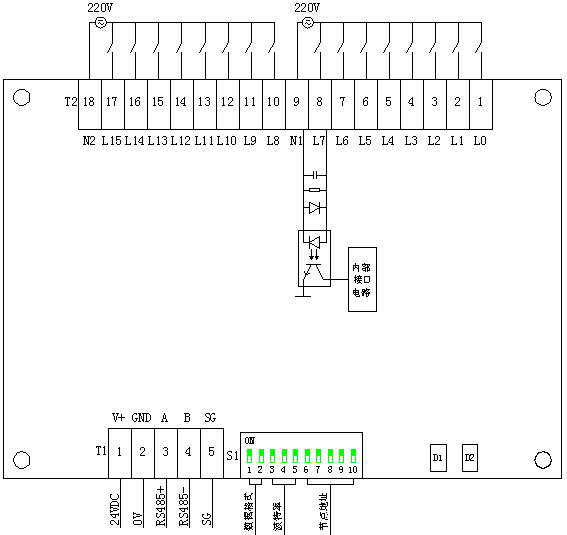

现场220V电压输入信号与M-1005模块内部电路之间采用光耦隔离，输入信号分成两组，N1与L0～L7为一组，N2与L8～L15为一组，两组输入之间相互隔离，其中N1、N2分别为各组数字量输入的公共端（接电源零线）。模块电路接线原理如图所示：
